Водосточная система круглого сечения Grand Line® Полукруглый желоб 3м

grand-line-125x90 000054224_p_l-250x250
Водосточная система 125х90 — оптимальная система для малоэтажного коттеджного строительства.
Цена 35.00 p.
шт.
ЕД. ИЗМЕРЕНИЯ м²
Скачать PDF
Наименование
Цена
Количество
Стоимость
Водосточная система круглого сечения Grand Line® Полукруглый желоб 3м
0.00 p.
шт.
0.00 p.

Сопутствующие товары

0.00 p.
000074528_p_l-250x250
Резиновый уплотнитель обеспечивает герметичное соединение желобов или желоба с углами, компенсирует температурное расширение.
0.00 p. шт.
0.00 p.
000054225_p_l-250x250
Устанавливается на торцах желоба. Конструкция обеспечивает постоянную фиксацию, герметичность и жесткость желоба.
0.00 p. шт.
0.00 p.
000074531_p_l-250x250
Используются для изменения направления потока воды, монтируются на внешних и внутренних углах кровли. Выполнены бесшовным способом (глубокой вытяжкой ...
0.00 p. шт.
0.00 p.
000074530_p_l-250x250
Используются для изменения направления потока воды, монтируются на внешних и внутренних углах кровли в условиях, когда угол на 90° неприменим: ...
0.00 p. шт.
0.00 p.
000069775_p_l-250x250
Переходный элемент, организующий слив воды из желоба в водосточную трубу.
0.00 p. шт.
0.00 p.
000054230_p_l-250x250
Переходный элемент, организующий слив воды в водосточную трубу.
0.00 p. шт.
0.00 p.
000074522_p_l-250x250
Служит для подвеса желоба на стропила, устанавливается до монтажа кровельного материала. Выполнен из оцинкованной стали с покрытием на основе ...
0.00 p. шт.
0.00 p.
000074522_p_l-250x2506
Служит для подвеса желоба на стропила, устанавливается до монтажа кровельного материала. Выполнен из оцинкованной стали с покрытием на основе ...
0.00 p. шт.
0.00 p.
000074523_p_l-250x2502
Новый крюк из полосы производится из горячеоцинкованной стали толщиной 4 мм с последующим нанесением полимерного покрытия, что гарантирует защиту от ...
0.00 p. шт.
0.00 p.
000074523_p_l-250x250
Новый крюк из полосы производится из горячеоцинкованной стали толщиной 4 мм с последующим нанесением полимерного покрытия, что гарантирует защиту от ...
0.00 p. шт.
0.00 p.
000074529_p_l-250x250
Тройник трубы предназначен для соединения двух водосточных труб в одну.
0.00 p. шт.
0.00 p.
000054230_p_l-250x2504
Организует вертикальный сток дождевой воды. Внешний фальцевый шов обеспечивает ровную внутреннюю поверхность трубы, что препятствует замусориванию и ...
0.00 p. шт.
0.00 p.
000054230_p_l-250x25047
Используется как соединительный элемент водосточной системы между коленами трубы и как дополнительный элемент водосточной трубы в случае, если в ...
0.00 p. шт.
0.00 p.
000054226_p_l-250x250
Предназначено для изменения направления стока по трубе. Не имеет поперечных швов, складок и гофр, снижающих надежность и долговечность. Обеспечивает ...
0.00 p. шт.
0.00 p.
000074525_p_l-250x250
Обеспечивает водоотвод от фасада, в т.ч. в систему ливневой канализации. Гладкое формование препятствует скоплению мусора и обеспечивает ...
0.00 p. шт.
0.00 p.
000074527_p_l-250x250

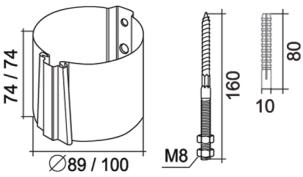

Предназначен для фиксации трубы на кирпичную, бетонную или каменную стену. Поставляется в комплекте с метизом (L=160 мм) и дюбелем
0.00 p. шт.
0.00 p.
000074526_p_l-250x250
Предназначен для фиксации трубы на деревянные и прочие легкие стены с помощью саморезов.
0.00 p. шт.
0.00 p.
000074573_p_l-250x250
Соединитель трубы используется для соединения труб, на которых отсутствует обжимка.
0.00 p. шт.
0.00 p.
159_big
Служит для закрепления кронштейна.
0.00 p. шт.
0.00 p.

Итого
0.00 p.
Номер телефона *
Email

Водосточная система 125х90 — оптимальная система для малоэтажного коттеджного строительства. За счет углубленного желоба (на 25 % по сравнению с другими производителями) обеспечивает лучший проток воды и гораздо меньше подвержена засорению.

Для крепления крюков водосточной системы, рекомендуем использовать "желтые" саморезы PZ (5.0*40мм).

Для сбора воды, стекающей с крыши, рекомендуем использовать точечный дренаж под каждой сливной трубой. Комплект дренажа: дождеприемник 1 шт., перегородка-сифон 2 шт., корзина для дождеприемника 1 шт., решетка водоприемная 1 шт.

Двустороннее покрытие на основе полиуретана (Granite)

Гарантия до 25 лет Solano30 Толщина двустороннего покрытия - 35 мкм. Покрытие отличается повышенной стойкостью к воздействию ультрафиолета, химических веществ (серной, соляной, азотной кислоты и т.п.), характерных для атмосферы крупных городов, обеспечивает высочайшую стойкость к коррозии и механическим повреждениям и превосходит по этим параметрам покрытия из полиэстера и пластизола. Температура эксплуатации водосточной системы от -60 до +120°C.

Доступные цвета

Цвет:
RAL 9005, RAL 9003, RAL 8017, RAL 8004, RAL 7024, RAL 6005, RAL 3011, RAL 3005, RR 29, RR 32, RR 11

ИНСТРУКЦИЯ ПО МОНТАЖУ ВОДОСТОЧНЫХ СИСТЕМ 125x90, 150x100

УСТАНОВКА КРЮКОВ ЖЁЛОБА

Основанием для установки длинных крюков служит обрешётка с шагом 600-900 мм. Основанием для установки коротких крюков служит лобовая доска с шагом не больше 500 мм.

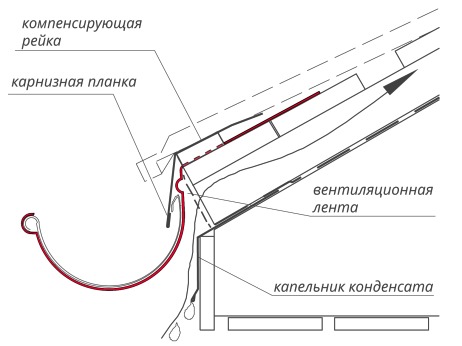

Монтаж длинных крюков ведётся до того как укладывается кровельный материал (рис. 1а), монтаж крюков коротких может проводиться как перед, так и после укладки (рис. 16).

Для расчёта количества крюков используется формула: n = L / b, в которой под L понимается расстояние между первым и последним крюками, под b – расстояние между крюками. При этом необходим учёт и дополнительных крюков, в обязательном порядке устанавливаемых на концах жёлоба, а также в местах стыка желобов между собой и с углами жёлоба.

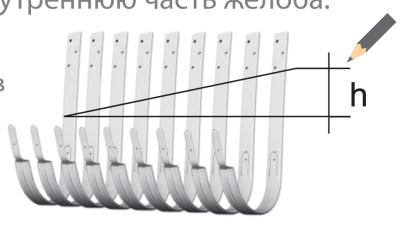

Чтобы вода лучше стекала по жёлобу в сторону воронки, уклон жёлоба должен быть не меньше, чем 3 мм на 1 погонный метр жёлоба. Добиться этого можно за счёт вертикального смещения крюков при монтаже: h = 003 х L. Перед монтажом проводится размётка крюков, учитывающая вертикальное смещение (рис. 1в). При этом важно не забывать об учёте горизонтальности карниза.

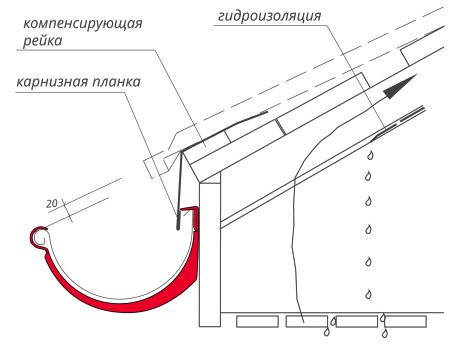

УМонтаж крюков должен вестись таким образом, чтобы внешний край первого крюка оказался на 20 мм ниже линии продления кровельного полотна. Это предотвратит срыв крюков, если с кровли лавиной будет сходить наледь и снег, а на кровле будут отсутствовать снегозадержатели. Если используются короткие крюки, отверстия для крепежа будут располагаться близко с жёлобом, и такой монтаж потребует соответствующего крепежа. Необходимое условие при выборе крюков – учёт материала, геометрии и физических параметров облицовки и мест крепления.

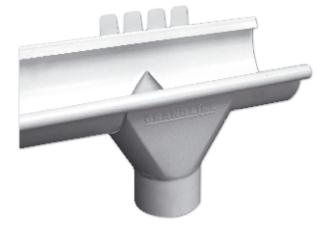

2. УСТАНОВКА ВОРОНОК ЖЁЛОБА

Используя ножницы по металлу или ножовку. В жёлобе вырезают V-образное отверстие (рис. 2а), имеющее ширину:

  • шириной 100 – 110 мм для водостока Grand Line® 125x90
  • шириной 120 – 130 мм для водостока Grand Line® 150x100

Минимальное расстояние от верхнего края жёлоба до выреза должно составлять 15 мм.

Максимальное расстояние между воронками жѐлоба:

  • 10 м.п. – для водостока Grand Line® 125x90
  • 15 м.п. – для водостока Grand Line® 150x100

3. УСТАНОВКА ЖЁЛОБОВ

С элементов снимается защитная плёнка.

Если используется длинный свёрнутый крюк, его внутренний фиксатор отгибается до конца (рис. 3), и жёлоб вставляется в крюки с таким расчётом, чтобы его внутренний край упирался под основание внутреннего пластинчатого фиксатора. С помощью внутреннего фиксатора жёлоб закрепляют. Затем внешний пластинчатый фиксатор загибают вокруг его внешнего края. Фиксируя жёлоб в крюке, плотно прижимают его к крюку во избежание возникновения зазоров между ними.

Если используется короткий крюк или крюк полоса, вставляют жёлоб в крюк под внутренний гиб, а после защёлкивают в гибе на внешней части крюка. Внешний карай жёлоба должен быть на 20 мм ниже продолжения края кровельного листа.

4. УСТАНОВКА СОЕДИНИТЕЛЕЙ ЖЕЛОБОВ И УГЛОВ

С элементов снимается защитная плёнка. Соединяя жёлобы между собой и углы жёлоба с желобами, оставляют между ними расстояние в 3-4 мм. Места стыков обрабатывают при помощи кровельного герметика.

Замок соединителя жёлоба отгибают на 60-90о и надевают соединитель завальцованной стороной на заднюю часть желобов. Замок на передней части желобов защёлкивается (рис. 4), затем фиксируется путём возвращения фиксатора в первоначальное положение.

Если применяются короткие крюки, свободному надеванию соединителя может помешать лобовая доска. Приходится соединитель заводить сбоку за один жёлоб (угол) и задней часть зацепить его за жёлоб (угол), а второй жёлоб (угол) заводить в соединитель следом, также сбоку. Между желобами должен оставаться пробел в 3-4 мм. Затем на передней части желобов защёлкивается замок и фиксируется путём возвращения фиксатора в первоначальное положение.

На не стыкующиеся с другими элементами торцы желобов устанавливают заглушки (рис. 5) и заполняют стык заглушки и жёлоба, используя кровельный герметик.

5. УСТАНОВКА ВОДОСТОЧНЫХ ТРУБ И ОКОНЧАТЕЛЬНЫЙ МОНТАЖ ВОДОСТОЧНОЙ СИСТЕМЫ

Снимите защитную плѐнку с элементов

Далее идёт установка кронштейнов труб. Их должно приходиться минимум по 2 на каждую трубу, при этом расстояние между ними не должно превышать 1,5 м. В первую очередь кронштейны устанавливаются на местах стыков труб между собой и коленами.

В каменных стенах в местах крепления кронштейнов заранее просверливают отверстия под метизыМетиз и дюбель к нему входят в комплект кронштейна трубы на камень. Для получения подходящего под дюбель отверстия необходимо учесть его размер – 40х80 мм. Сверлится оно сверлом диаметром 8 мм, и глубина его должна составлять 80 мм. Готовое отверстие рассверливается сверлом диаметром 10 мм.

Закручивается метиз с помощью ключа / биты Torx T25. Ими соединяются колена трубы, труба водосточная, колено стока.

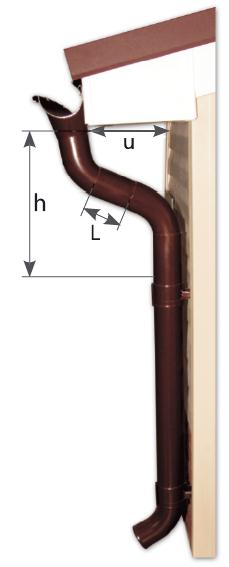

Определить длину соединительной трубы (L) можно, собрав конструкцию. Если длина составит менее 0,5 м, допускается разрезание метровой трубы и использование её для двух стояков.

Длина водосточной трубы должна рассчитываться таким образом, чтобы расстояние от колена стока до земли равнялось примерно 0,2 м. большее расстояние приведёт к разбрызгиванию воды.

Под конец конструкция выравнивается, водосточная система присоединяется к воронке, замки кронштейнов регулируются и защёлкиваются, хомуты закрываются специальными фиксаторами.

Приведённый выше способ расчёта длины соединительной трубы применяется в случае нахождения трубы и воронки в одной перпендикулярной стене здания плоскости. В случае расположения трубы правей или левей воронки длина L измеряются на месте.

Важно: во избежание протечек монтаж водосточных труб проводится обжимом вниз.

ИНСТРУМЕНТЫ

При монтаже водосточных систем придётся воспользоваться резиновой или деревянной киянкой, пассатижами, ножницами по металлу или ножовкой, рулеткой, отвёрткой, маркировочным шнуром, крюкогибом.

Важно: ни в коем случае нельзя пользоваться абразивным кругом (типа «болгарка»), поскольку им можно повредить полимерное покрытие, что вызовет впоследствии коррозию металла.

ОЧИСТКА И ПОСЛЕМОНТАЖНЫЙ УХОД

Водосточная система нуждается в периодической очистке жёлоба и воронки от мусора (включающего опавшие листья), а также ежегодном профилактическом осмотре. На скатных кровлях рекомендуется установить систему снегозадержания для предотвращения неконтролируемого схода с кровли снега и наледи и защиты элементов водостока от деформаций при резком перепаде нагрузок по причине схода снежных масс.
