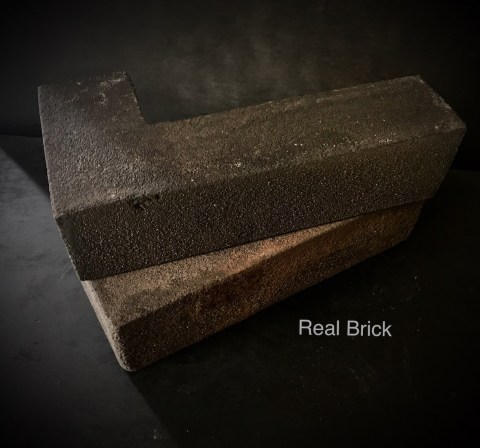

REAL BRICK. Кирпич ручной формовки RB КР/0,5ПФ угловой

Что такое настоящая фасадная плитка?
Чем она отличается от других материалов, имеющих с фасадной плиткой одинаковый внешний вид?

Настоящая фасадная плитка - это современный строительный материал из обожженной глины. Имея толщину 14 мм, она как лицевая часть вырезается из кирпича (камня) и затем тщательно и сильно обжигается, как и клинкер. Плитка обладает теми же позитивными свойствами, как и клинкер. Если ударить одной плиткой о другую, то слышен характерный высокий звук, который позволит Вам отличить подлинную керамическую плитку от плиток из других материалов.

Фасадную плитку применяют там, где по разным причинам невозможно использовать нормальный клинкер и облицовочный кирпич. Фасадная плитка не принимает участие в процессе возведения стены, а только наклеивается на уже готовые стены здания как внутри, так и внешней стороны. Если по причинам статики здания Вы не можете отказаться от бетона, но при этом хотите иметь керамический фасад – то фасадная плитка превосходно подойдет для внешней облицовки здания.

Фасадная плитка – это идеальное решение для реконструкции старых зданий, как для частных домов так и для домов выше 20 метров. Но лучше всего реставрацию здания проводить, используя специальную теплоизоляционную основу, сберегающую энергию. Однако, сначала стоит, подумать о том, как это будет выглядеть и сколько стоить.

Фасадная плитка изготавливается из настоящей и высококачественной глины, известная своим многообразием цветов и оттенков. Выбор настолько огромен, что можно подобрать плитку для любого стиля, будь то классический, модерн или кантри. Независимо от времени фасадная плитка из глины вечно красива и не зависит от моды.

Для превосходной облицовки внешних углов, дверных и оконных откосов производится уже готовая угловая плитка. Правильно уложенная плитка и идеально заполненные швы создадут такой вид, что невозможно будет отличить от настоящей кирпичной стены.

Одно из выдающихся свойств обожженной фасадной плитки – это что, она способна сохранить свой цвет на протяжении столетий. Оштукатуренный фасад напротив, сохраняет первоначальный вид лишь первые пару лет, а затем Вам придется вернуться к реставрации здания.

Фасады, покрытые плиткой, стойки к погодным воздействиям на долгие времена: будь то косые дожди, сильный мороз или жара.

В одном из последних докладов правительства Германии сообщается, что затраты на реконструкцию оштукатуренного фасада за 80-летний период составляют 130% стоимости нового сооружения. Регулярное покрывание поверхность краской, побелкой и лаком равняется примерно 1120 %. И данная тенденция не останавливается, a постоянно повышается. Напротив, стоимость работ, связанных с восстановлением фасадов, где используется фасадная плитка или клинкер, за тот же временной период составила лишь 32 % стоимости нового сооружения. 30% - на новую расшивку, и только 2% на керамический материал.

Кладка клинкера

Теплоизоляционная основа для кладки фасадной плитки (немецкая аббревиатура WDVS) – это система, предназначенная для выполнения функции теплоизоляции с внешней стороны здания. Теплоизоляционная основа для кладки фасадной плитки уже более 30 лет успешно используется специалистами для реставрации зданий с оштукатуренным фасадом. Она состоит из нескольких элементов:

• блоков,
• дополнительной армированной сетки «Панцирь»
• армированной сетки для всей поверхности.

Если старая штукатурка покрылась трещинами, и Вы хотите предать своему дому свежий вид, то Вы должны подумать о применении именно теплоизоляционной основы для кладки фасадной плитки.

Теплоизоляционная основа для кладки фасадной плитки крепится на фасаде с помощью дюбелей и клея. При этом основа обладает оптимальной несущей мощностью для кладки фасадной плитки. Ее использование для реставрации и санирования старых зданий не требует подводить дополнительно фундамент. Внешняя облицовка здания плиткой на теплоизоляционной основе служит также звукоизоляционным слоем для помещений.

5 достоинств теплоизоляционной основы для кладки фасадной плитки:

1. уменьшает расходы на отопление не менее чем на 80%;
2. повышает температурный комфорт жилого помещения;
3. препятствует возникновению грибков на стенах комнаты. В результате большой разницы между температурой в помещении и на улице на внутренних стенах здания конденсируется влага, создающая благоприятную среду для появления грибков.
4. повышает привлекательность зданий, предназначенных для сдачи в аренду. Здания, имеющие низкий уровень спроса с точки зрения сдачи в аренду, после подобной реставрации будет легче реализовать на рынке аренды.
5. понижает содержание углекислого газа, выбрасываемого в атмосферу: со снижение использования электричества внутри помещения, понижается количество выбросов вредных веществ.

Подготовка поверхности фасада

Несущая поверхность

Перед кладкой теплоизоляционной основы необходимо очистить несущую поверхность от пыли и осыпающихся частиц и заполнить пустоты, которые бывают на старых оштукатуренных поверхностях. Если на несущей поверхности есть остатки прежней краски, то нет необходимости удалять ее, поскольку строительный раствор крепко и прочно сцепляет теплоизоляционную основу для кладки фасадной плитки со стеной.

Последовательность монтажа

Кладка блока теплоизоляционной основы в нижней части стены	После того, как несущая поверхность готова для кладки, начинают установку теплоизоляционной основы для кладки фасадной плитки с нижней части стены по периметру. На гладкую поверхность блока теплоизоляционной основы наносится специальный клей с минеральной крошкой по краям блока с помощью обычного мастерка либо равномерно по всей поверхности блока зубчатым мастерком. При нанесении клея по краям он должен занимать 60% всей площади блока
Кладка блока теплоизоляционной основы в нижней части стены	Исходя из того, что нижняя часть стены, как правило, имеет более высокий процент содержания влаги, то тепло– и звукоизоляционная основа в нижней части стены должна быть трудновоспламеняемой
Крепеж углового профиля над блоками, выложенными в нижней части стены по периметру	Исходя из того, что нижняя часть стены, как правило, имеет более высокий процент содержания влаги, то тепло– и звукоизоляционная основа в нижней части стены должна быть трудновоспламеняемой (рис.2 – Кладка блока теплоизоляционной основы в нижней части стены). Пока клей под теплоизоляцией не застыл, блоки не имеют соответствующей несущей мощности. Поэтому рационально использовать угловой профиль, который крепится над блоками с помощью стандартных дюбелей из полимерного материала и берет на себя в случае необходимости всю последующую нагрузку. Кроме того, он имеет кромку с перфорацией и выступает над цоколем.

Тепло- и звукоизоляция

Стены

Виды блоков теплоизоляционной основы для кладки фасадной плитки:

1. тонкие пластины из минерального волокна (20х100 см и 18х120 см), клей на которые наносится по всей поверхности,
2. блоки из минерального волокна, соответствующие DIN 18165 и имеющие размер 62,5х80 см. Клей на них наносится по краям;
3. жестко-пенопластовые блоки (DIN 18164, часть 1)

• из пенопласта, состоящего из частиц, категории огнестойкости В1 и В2,
• из экструдированной пены категории огнестойкости В1,
• из экструдированного полиуретана категории огнестойкости В2.

Данные блоки имеют размер 50х100 см. На такие блоки клей наносится по краям. Если стена сооружения составляет 20 м, то эти блоки являются идеальным решением для теплоизоляции.

Применяя блоки из жесткого пенопласта толщиной ≥ 100 мм, над окнами и дверями необходимо использовать невоспламеняющийся изоляционный материал. При этом его ширина от всех сторон окна или двери должна составлять 30 см. Эти 30- сантиметровые полоски нужно проклеивать по всей их поверхности.

Двери и окна

Укладка клинообразного изоляционного слоя около окна

Несущая поверхность около окон или дверей готовится таким образом, чтобы изоляционный слой можно было вклеить в виде клина. Теплоизоляционная основа для кладки фасадной плитки в форме клина способствует более эффективному стоку дождевой воды.   Чтобы не накрыть раму окна блоками, нужно обратить внимание на то, что толщина изоляционной основы на откосе оконного проёма не превышала 2 см

Армирование углов цоколя

Для армирования углов существуют различные так называемые дополнительные армированные сетки «Панцирь» (330 г/м2), которые являются часть теплоизоляционной основы для кладки фасадной плитки. Нижняя часть стены особенно подвергается воздействию ударной силы (нагрузки). Однако существует возможность уменьшить ее, благодаря дополнительной армированной сетке «Панцирь», которая устанавливается ниже обычной армированной сетки. Ее используют также в других местах, где ударная нагрузка велика, например, вокруг окон и дверей. Ударопрочность стены можно улучшить еще и с помощью блоков из стекловаты (FOAM-Glasplatten).

Армирование

Армирование фасадных и околооконных углов

Чтобы защитить углы более надежно, специалисты рекомендуют установить дополнительную армированную сетку «Панцирь» в области окон. Откос оконного проема и склоны необходимо также укрепить угловыми элементами сетки «Панцирь».

Угловой элемент	Сетка «Панцирь» у окна
Угловой профиль с сеткой	Обработка углового профиля
Угловые профили в области откоса оконного проема и отливов	Диагональная сетка во всех четырех углах уложена на блоках теплоизоляционной основы для кладки фасадной плитки

Для уменьшения срезывающего усилия в слабой части поверхности используют в качестве последнего армированного слоя дополнительно диагональную сетку.

Армирование всей фасадной поверхности

Итак, на блоках теплоизоляционной основы для кладки фасадной плитки мы укрепляем теперь армированную сетку (165 г/м2, ширина петли 5х5мм) по всей поверхности, используя свежий строительный раствор и мастерок прямоугольной формы.

Нанесение раствора мастерком

Укладка армированной сетки из штапельного стеклянного волокна

Дополнительно для укрепления теплоизоляционной основы используют дюбеля, если того требуют обстоятельства. Дюбеля вставляются через 2-3 дня после укладки армированной сетки из штапельного стеклянного волокна таким образом, чтобы их шапки были утоплены в основу. После этого мы наносим второй слой раствора и разглаживаем поверхность. Готовый армированный слой должен минимум одну неделю постоять нетронутым.

Вставка дюбелей на заранее измеренное расстояние

Нанесение и разглаживание второго слоя раствора

Если несущая конструкция бетонная, то установку теплоизоляционной основы для кладки фасадной плитки можно начинать, не принимая во внимание рекомендации о подготовке несущей поверхности.

Укладка фасадной плитки на готовую основу

Окна и двери

Обычно укладка фасадной плитки начинается с окон и дверей. Ватерпасом и карандашом мы расчерчиваем швы и следующий за ними ряд кирпичей на ребро высотой в целую плитку. Клей наносим ручной лопаткой для шпаклевки на сами плитки, чтобы клей не скрыл под собой расчерченный карандашом план укладки.

Первый ряд плитки укладывается на ребро высотой в целую плитку над оконной рамой, при этом ряд начинается и заканчивается швом. При укладке обратите внимание на то, что ширина окна в откосе оконного проёма меньше на 3 см.

ПРИМЕРЫ:

внутренний габарит по ширине 134 см
2х16 см = 3,2 см (для толщины слоя слева и справа в откосе оконного проёма)
134-3,2= 130,8 – ширина оконного проема на самом деле
Перед тем, как сообщить расчет, из него нужно вычисть внешний правый шов ряда кирпичей на ребро высотой в целый кирпич.

ПРИМЕРЫ ДЛЯ РАСЧЕТА РЯДОВ ИЗ РАЗЛИЧНЫХ ФОРМАТОВ ПЛИТКИ

формат DF
высота плитки - 5,2 см
+ шов – 6,25 см
16 рядов х 6,25 = 1 м
формат NF
высота плитки - 7,1 см
+ шов – 8,33 см
12 рядов х 8,33 = 1 м

высота подоконного парапета под окном = например 146 см
146 см / 6,25 см = 23,36 ряда ≈ 24 ряда
146 см / 24 ряда = 6,1 см

высота окна = например 155 см
155 см / 6,25 см = 24,8 ряда ≈ 25 рядов
155 см / 25 рядов = 6,2 см

область над окном = например 92,5 см
92,5 см / 6,25 см = 14,8 рядов ≈ 15 рядов
92,5 см / 15 рядов = 6,2 см

Соответствующий расчет проделывается и с плиткой других форматов.

1. Разметка

Разметка делается соответственно размеру плитки (см. примеры).

2. Оконная перемычка

Расчеты опор и откосов в редких случаях совпадают с задекларированными кирпичными размерами, поэтому лучше всего применить перевязку плиточной кладки на четверть плитки. На рисунке 5 Вам представлена перевязка плиточной кладки на пять четвертей плитки.

3. Углы

Замер с помощью шнура рядов	На высоте один или два метра прочертите прямую горизонтальную линию на стене. В зависимости от того, какой формат плитки вы выбрали, на подготовленной поверхности вы расчерчиваете ряды от горизонтальной линии до земли. Ширина ряда равна сумме высоты фасадной плитки и шва. В процессе кладке она замеряется натянутом шнурком или нитью.
Укладка угловой плитки	Для укладки наружных углов используют уже готовые угловые плитки. Клей наносится равномерно на теплоизоляционную основу для кладки фасадной плитки вдоль горизонтальной линии с помощью зубчатой лопатки для шпаклёвки. Затем на поверхность с клеем укладывается угловая плитка, на которую в свою очередь дополнительно наносится слой клея толщиной 1-3 см обычном мастерком.
Внутренний угол, выложенный плиткой	Если Вы хотите, чтобы создавалось впечатление, что дом построен из кирпича, то начинать кладку стен надо с внутренних углов. При этом образуется вертикальный шов, который проходит через начало всех рядов, идущих от этого угла.

Стены

Плитка, уложенная на клей

Сначала необходимо определиться, какой вид перевязки подходит для данной поверхности. Если у нас нет желания, замерять площадь поверхности, предназначенной для облицовки, то специалисты предлагают Вам использовать так называемую свободную перевязку плиточной кладки (перевязку плиточной кладки на четверть плитки). Для этого делим стену на квадраты со стороной 1 метр и выкладываем также ряды в один квадрат, затем в другой и т.д. Если на площадь одного квадратного метра не вмещается ровное количество плитки, ее можно обрезать пилой. Таким образом, вы будете выкладывать квадрат за квадратом.

Качество сцепления плитки во многом зависит от качества клея и особенно шовной затирки.

Подоконники

Облицовка подоконника с внешней стороны здания требует особого мастерства. Вспомним, что для подоконного парапета мы использовали теплоизоляционную основу в форме клина, создавая тем самым небольшой скат, который способствует более эффективному стоку дождевой воды. Исходя из выше сказанного, мы понимаем, что плитка на подоконнике укладывают с небольшим наклоном вниз. Расстояние между верхним краем плитки и проекцией нижнего должна составлять около 3 см.

Искусство чистых швов

Заполнение швов следует начинать после того, когда пройдет достаточно времени: раствор, на который уложена плитка, должен полностью просохнуть и облицовочная плитка должна крепко держаться на поверхности. Способ затирки швов выбирается в зависимости от вида плитки. Для плитки с гладкой поверхностью используют способ «шламовой затирки». Так как на рынке присутствуют различные шовные растворы и некоторые их виды содержат красящие пигменты и искусственные добавки, то необходимо учитывать всегда рекомендации производителя/поставщика растворов и предварительно пробовать раствор на небольшой поверхности. Швы, затертые таким способом, имеют большую плотность и более прочно и крепко сцепляют боковые стороны соседних плиток, вследствие чего более устойчивы к воздействию косых дождей.

Швы между плитками с рифленой или рифленой песком поверхностью, а также плитками ручной формовки заполняют при помощи специального ножа для расшивки швов. Для такого способа расшивки используют сухую шовную массу, которую увлажняют до состояния «влажного грунта» (также следует учитывать рекомендации производителя/поставщика). Работы должны производиться только при хороших погодных условиях. При затирке нажатие на нож должно быть средним по силе и равномерным. При более сильном нажатии на швах образуются темные полосы, что делается их поверхности неоднотонной. Остатки затирки, которые оказались на плитке в процессе расшивания, необходимо удалить с поверхности щеточкой, пока затирка еще не засохла.

Старый дом снова нов

Если фасад вашего любимого дома стар, то облицовка фасадной плиткой – это лучший курс омолаживающей терапии. Особенно, если речь идет о старой гостинице.

Первоначальная кирпичная кладка, которой около 100 лет, требует реставрации. Поврежденные места нужно тщательным образом заделать. Из швов, которые со временем стали неплотными, необходимо удалить раствор и путем пропорционального нанесения слоя штукатурки выровнить поверхность. Тем самым, Вы подготовите несущую поверхность для укладки фасадной плитки.

Теперь Вы можете выполнить работы, связанные с обрамлением откоса окна и восстановлением исчезнувших линий лепных украшений на фасаде. Все это не столь уж сложно. Для оформления откосов вы можете использовать угловые плитки, речь о которых нашла выше, что придаст стене кирпичный вид. Посмотрите на последний рисунок, разве это не новая кирпичная стена?

Как видите, это совсем несложно отреставрировать здания, используя фасадную плитку. Обновленный фасад еще долго будет радовать Вас и гостей. Кто знает, может быть, еще лет 100.

Выполнение работ, связанных с обрамлением откоса окна и восстановлением исчезнувших линий лепных украшений на фасаде	Плитка за плиткой на Ваших глазах исчезает старый изношенный фасад под новой плиточной поверхностью
Почти готово, осталось только заполнить швы. Великолепно смотрятся угловые плитки на оконных откосах

Облицовка высотных зданий

Как и раньше в мире существует большое количество высотных зданий, не имеющих достаточную теплоизоляцию. В этом случае, прежде всего, мы сталкиваемся с проблемой, связанной с недостатками в области строительной физики, например, на многих фасадах старых многоэтажек. Постепенный процесс коррозии бетона, образование трещин, неплотных швов или недоброкачественное примыкание к другим зданиям – это лишь небольшая часть повреждений, которая сразу же бросается в глаза.

Теплоизоляция здания является только лишь одним из аспектов капитального ремонта здания. Теплоизоляционная основа для кладки фасадной плитки выгодна с точки зрения экономии не только энергии, но и средств, предназначенных для реставрации, поскольку синтез теплоизоляционной основы для кладки фасадной плитки и самой плитки является новой долговечной керамической защитой от любых капризов природы.

Теплоизоляционная основа - трудно воспламеняемая (соответствует классу В1), и ее применение допущено для зданий высотой до 22 метров. Блоки теплоизоляционной основы из сильно прессованного минерального волокна могут достигать до 100 метров в высоту.

Теплоизоляционная основа для кладки фасадной плитки, которая не воспламеняется и относится к категории А, хорошо подходит для офисных зданий высотой от 22 метров. Об огнестойкости облицовочного клинкера и фасадной плитки из обожженной глины известно всем.

Укладка облицовочной плитки в помещении

В отделке внутренних помещений керамическая плитка находит свое применение. Облицовочная плитка – это отличная альтернатива архаичным обоям, подходящая к любому интерьеру. Неважно – современный, классический или стиль кантри – плитка по своей природе не подтверждена влиянию времени и моды.

Облицованные стены равнодушны к грязи, дыму, свету и пятнам. Даже если через долгое время Вы передвинете в комнате мебель, Вам не придется расстраиваться от выгоревших пятен – их просто не будет.

Перед кладкой

Поверхность стены перед облицовкой должна быть подготовлена тщательным образом: просчитана ее несущая мощность, она должна быть очищена и выровнена. В помещении значительно больше оснований для укладки плитки на клей, так как не нужно принимать во внимание температурные колебания, изменения влажности и другие погодные факторы. Одинаково хорошим грунтом под облицовку служат оштукатуренные или загипсованные поверхности, а также деревянные панели и ДСП.

Замер

На высоте один или два метра прочертите прямую горизонтальную линию на стене. В зависимости от того, какой формат плитки вы выбрали, на подготовленной поверхности вы расчерчиваете ряды от вспомогательной горизонтальной линии до земли. Ширина ряда равна сумме высоты облицовочной плитки и шва. Ориентировочно на один метр требуется 16 рядов формата DF и 12 рядов формата NF.

Укладка с использованием клея

Что касается укладки облицовочной плитки на клей, то необходимо следовать инструкции по применению производителей клея. Рекомендуется использовать небольшое количество клеящей массы, чтобы она не успевала засохнуть.

Однако существуют и общепринятые правила. Начиная с внутренних углов, клей наносится равномерно вдоль вспомогательной горизонтальной линии с помощью зубчатой лопатки для шпаклёвки. Затем на поверхность с клеем укладывается первый ряд облицовочной плитки. Ширина вертикальных швов замеряется на глаз, примерно, 10-12 мм, горизонтальные - при помощи натянутого шнурка. Для наружных углов используйте готовую угловую плитку, соответствующую по всем параметрам рядовой. Со второго ряда укладки начинайте с угловых плиток – углы этих плиток используйте, чтобы закрепить шнур. На этом этапе укладки облицовочной плитки необходимо смешать плитку из разных коробочек, чтобы достичь равномерного оттенка.

Расшивка швов

Дайте клею достаточно времени, чтобы он полностью просох, и облицовочная плитка крепко и прочно держалась на поверхности. Сухую шовную массу увлажняют до состояния «влажного грунта» (также следует учитывать рекомендации производителя/поставщика). Расшивка осуществляется при помощи специального ножа для расшивки швов. При затирке нажатие на нож должно быть средним по силе и равномерным. При более сильном нажатии на швах образуются темные полосы, что делается их поверхности неоднотонной. Остатки затирки, которые оказались на плитке в процессе расшивания, необходимо удалить с поверхности щеточкой, пока затирка еще не засохла. Готово!

Для расшивки плитки с гладкой поверхностью используют способ «шламовой затирки».

Через 2-3 дня Вы можете повесить на стену картины или фотографии.
