Водосточная система круглого сечения ПОЛИВЕНТ D125/90 Желоб Ø125мм, дл. 3м

Правильный монтаж водосточной системы из ПВХ гарантирует ее надежное функционирование. Монтаж и эксплуатация водосточной системы ПВХ отличается от традиционной водосточной системы тем, что учитывает явление теплового расширения компонентов системы. Это достигается за счет соответствующей конструкции соединителей, что обеспечивает компенсацию изменения длины желоба и водосточной трубы при различных температурах. Изменения длины желоба компенсируются благодаря подвижным соединителям, оснащенными резиновыми прокладками, а в водосточных трубах за счет монтажного люфта на стыке труба- -соединитель трубы. Кроме того такие элементы, как держатели желобов и хомуты труб позволяют смещение желобов и водосточных труб при тепловых воздействиях. При монтаже желобов к крепежным элементам с оцинкованной стали, последние должны быть окрашенными или с матовым покрытием. Желоба должны крепиться ниже линии, являющейся продолжением плоскости крыши так, чтобы не было риска отягощения их снегом, который падает с крыши при таянии. Если конструкция крыши исключает возможность такого монтажа желобов, то необходимо дополнительно устанавливать снежные барьеры.

ПРАВИЛЬНОЕ РАЗМЕЩЕНИЕ ЖЕЛОБА ПОД НАВЕСОМ

Правильный монтаж должен защищать желоб от нагрузки сползающего из крыши снега. Поэтому верхний край сгиба желоба не должен выступать за продолжение кровельной плоскости, что изображено на рисунке.

ОПРЕДЕЛЕНИЕ ПОЗИЦИИ СЛИВНОЙ ВОРОНКИ

Первым шагом монтажа системы является определение позиции сливной воронки, которая является самым низким уровнем части водосточной трубы.

МОНТАЖ ДЕРЖАТЕЛЕЙ

Сначала монтируем держатель наиболее удаленный от сливной воронки, а потом держатель, примыкающий к сливной воронке. Между держателями растягиваем две верёвки, одну внизу держателя, а вторую сверху фронтальной стороны и с их помощью определяем соответствующий уклон желоба. Держатели из ПВХ крепим непосредственно к карнизной доске. Держатели из ПВХ с прямой или изогнутой крепёжной планкой, а также стальные простые или изогнутые держатели крепим непосредственно к кровельной обрешётке или к стропилу. Растояние между держателями должно составлять 40-50 см.

ОПРЕДЕЛЕНИЕ ПРАВИЛЬНОГО УКЛОНА ЖЕЛОБА

Для правильного отведения воды желоб должен иметь уклон в направлении сливной воронки, составляющий мин. 2 мм на 1 м.

ПОДРЕЗАНИЕ ЖЕЛОБОВ И ВОДОСТОЧНЫХ ТРУБ

Для того чтобы отрезать желоб под прямым углом на соответствующую длину, используйте пилу или нажёвку с мелкими зубцами.

МОНТАЖ ЖЕЛОБА В ДЕРЖАТЕЛИ

При использовании металлических держателей, а также держателей ПВХ монтаж желоба начинаем с вложения сгиба желоба в фасадный носик держателя, после этого втискиваем внутреннюю часть желоба под задний носик.

МОНТАЖ СЛИВНОЙ ВОРОНКИ

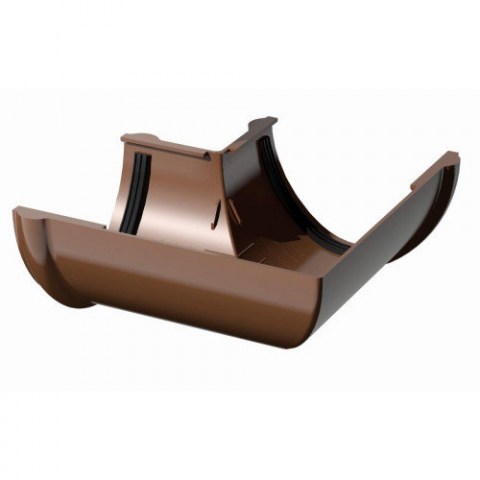

внешний угол и муфту желоба соединяем с желобом, вставляя фронтальный сгиб желоба в муфту, а затем заднюю часть желоба втискиваем под носик держателя. Край желоба должен находится на расстоянии около 5 мм перед ограничителями.


Во время соединения следует обратить внимание на правильное положение уплотнителей, находящихся в воронке, муфте и угловых элементов, а также на ограничители, находящиеся на внутренней поверхности этих элементов. рекомендуем монтировать дополнительные держатели желобов на соединениях желоб-муфта желоба, а также желоб-сливная воронка.

МОНТАЖ ЗАГЛУШКИ ЖЕЛОБА

Монтаж заглушки желоба начинаем с вложения фасадного сгиба желоба, а после этого втискиваем задний край желоба. Следует обратить внимание на правильное размещение прокладок.

МОНТАЖ ВОДОСТОЧНЫХ ТРУБ ПОД НАВЕСОМ

При навесах, выступающих более 10м за стену, конструкцию удлиняем с помощью отрезка водосточной трубы. Монтируем поочерёдно: колено, труба, колено и водосточная труба. Оставляем 10мм зазора на термическое удлинение труб.

МОНТАЖ ХОМУТОВ

Под раструбом монтируем хомут, который крепим к стене с помощью дюбеля. Хомут на водосточной трубе следует монтировать не реже чем через 2-2,5 м.

МОНТАЖ СОЕДИНИТЕЛЕЙ ВОДОСТОЧНЫХ ТРУБ

Водосточные трубы соединяем с помощью соединителей. В соединительном раструбе оставляем 10мм зазора на термическое удлинение труб. Ближе к земле монтируем люк для чистки или сборки дождевой воды, который позволит чистить инсталляцию и накапливать дождевую воду в отдельном резервуаре. Конец водосточной трубы соединяем с дождевой инсталляцией, используя отстойник, или монтируем колено, которое отводит воду.

МОНТАЖ РЕКУПЕРАТОРА ДОЖДЕВОЙ ВОДЫ

мы предлагаем монтировать рекуператор в местах, не подвергнутых значительным загрязнениям (напр. листья деревьев).

МОНТАЖ ЛЮКА ДЛЯ ЧИСТКИ / РЕВИЗИЯ

Ближе к земле монтируется люк для чистки, который даёт возможность не только прочищать систему, но и накапливать дождевую воду в отдельном резервуаре. Конец водосточной трубы соединяется с ливнёвой канализацией или на него одевается колено.

МОНТАЖ ЛИВНЕПРИЁМНИКА ДРЕНАЖНОГО

Ливнеприёмник дренажный монтируется в основание, не забывая о его совпадении с окончательной поверхностью почвы. С целью стабилизации, дно под ливнеприёмником необходимо забетонировать, после чего присоединить канализационную трубу. После установки ливнеприёмника в поверхности почвы, необходимо залить его очередным слоем бетона. Затем установить водосточную трубу.
